在电力现场耐压试验与工程验收工作中，经常能遇到绝缘橡胶板厚度缩水、规格随意混用的情况。不少采购人员认为毫米级的厚度差距不会影响防护效果，实际上绝缘介质存在固定耐压临界值，厚度不足会直接破坏绝缘结构，产生击穿、表面闪络等重大安全隐患。本文依据现行 HG/T 2949-2023 行业标准，清晰梳理厚度与击穿失效的关联逻辑，给出标准化耐压选型方案。

一、厚度不足引发击穿的核心原理

绝缘橡胶依靠内部高分子介质阻隔电流，单位毫米厚度拥有固定耐压上限。当胶板实测厚度低于国标下限，或者用薄规格匹配高压工况时，板材内部电场强度超标，会产生两种击穿失效形式。

1. 电击穿：高压直接击穿胶板形成孔洞，地面形成导电通路，人员踩踏存在触电风险；

2. 热击穿：长期微弱漏电流持续积聚热量，胶板逐步软化碳化，外观无明显破损，但绝缘性能完全失效。

国标对每一档绝缘胶板都划定最小实测厚度，若超出负公差允许范围，1 分钟工频耐压检测必然出现闪络击穿，无法通过电力预防性试验。

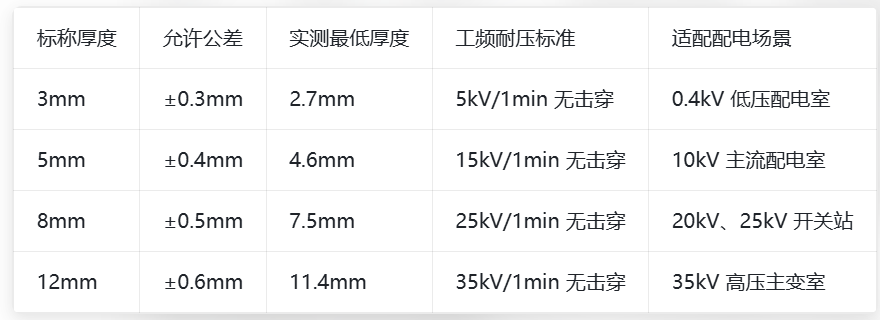

二、国标耐压厚度标准标准答案（HG/T 2949-2023）

三、行业高频选型误区纠正

1. 误区：只差 0.5mm 厚度可以凑合使用

   实测厚度低于国标下限，整体耐压性能下降 30% 以上，高压环境极易发生击穿事故。

2. 误区：厚规格胶板可以通用所有电压等级

   12mm 胶板虽耐压更高，但质地偏硬，低压区域频繁弯折易开裂，反而破坏绝缘层，造成隐性隐患。

3. 误区：只看产品标注厚度，不现场实测

   市面上低价再生胶普遍存在 0.8mm~1mm 负公差，纸面参数达标，实际检测耐压完全不合格。




四、现场合规选型总结

配电区域绝缘胶板必须严格按照系统电压匹配对应厚度，材料进场使用卡尺实测厚度，同步完成工频耐压验收试验。选型可主动加厚一档预留安全余量，坚决杜绝厚度不足、超负公差的非标绝缘橡胶板，从源头规避高压击穿触电风险。
